«Антигидрон»

Мобет марки 2  — модификатор бетона и строительных растворов, предназначенный для получения высококачественных, высокопрочных, самоуплотняющихся, морозостойких бетонов и самовыравнивающихся строительных растворов. Представляет собой жидкость от бесцветного до темно–коричневого цвета. Соответствует требованиям ГОСТ 24211–2003, не содержит компонентов, способствующих коррозии арматуры.

Мобет марки 2 в сравнении с традиционными суперпластификаторами при расходе в 2,5–4 раза меньшем обеспечивает:

• увеличенную пластификацию бетонных или цементно–песчаного растворов(с П1 до П5), поэтому позволяет изготавливать высокопластичные и самоуплотняющиеся растворы;
• сокращение расхода воды затворения на 25%–48% при неизменной пластичности, поэтому позволяет получать пластичные бетоны со сверхнизкими значениями водоцементного соотношения.

Использование Мобета марки 2 позволяет:

• повысить прочность бетона на 10 МПа и более;
• к седьмым суткам нормального твердения укорить набор прочности бетона на 35%–70%, обеспечив его отпускную прочность;
• уменьшить усадку бетона и, тем самым, повысить его трещиностойкость;
• снизить расход цемента на 10%–25% при сохранении прочности бетона;
• повысить морозостойкость бетона до марки F200 и более, например, с марки F100 до марки F300;
• сократить время или вовсе отказаться от виброуплотнения;
• в целом повысить качество выпускаемой продукции (улучшить ее внешний вид; повысить ее прочность и морозостойкость, т.е. долговечность).

С помощью Мобет марки 2 можно получать

1) высокоподвижные бетонные или цементно–песчаные растворы:

• не требующие или практически не требующие уплотнения вибрацией;
• применяемые при изготовлении железобетонных изделий высокопроизводительным методом экструзии;
• сохраняющие свою пластичность в течение 1 часа и более;
• используемые для изготовления монолитного бетона и бетонных изделий с гладкой (вплоть до глянцевой) поверхностью;
• используемые для изготовления тонкостенного монолитного бетона и бетонных изделий, когда применение глубинного виброуплотнения затруднено или невозможно;

2) бетонные или цементно–песчаные растворы с низким водоцементным соотношением:

• используемые для производства бетонов с высокой начальной и конечной прочностью, морозостойких бетонов;
• отличающиеся низкой или отсутствием усадки и высокой трещиностойкостью в затвердевшем состоянии.

3) растворы для самоуплотняющегося бетона, отличающиеся низким водоцементным отношением (0,3–0,4), высокой удобоукладываемостью (П4–П5) и высокой прочностью получаемого бетона:

• используемые для производства сборного железобетона, устройства монолитных конструкций, высокопрочных бесшовных полов, торкрет бетонов, реставрации и усиления конструкций.

Основные технические показатели:

Расход 2,5–6 л на 1 м³ бетонного или цементно–песчаного раствора в зависимости от требуемых показателей бетонного раствора и бетона. Средний расход – 3 л на 1 м³ бетонного или цементно–песчаного раствора (обеспечивает увеличение удобоукладываемости с марки П1 до марки П5 или увеличение прочности на 10 МПа и морозостойкости на 100–150 циклов (при постоянной удобоукладываемости и уменьшении количества воды затворения)

Фасовка — канистры 10, 20, 30, 50 л; бочки 100, 200 л. Гарантийный срок хранения в упаковке изготовителя — 12 месяцев.

[collapse collapsed]

Инструкция по применению

Мобет марки 2 используется на стадии приготовления бетонных или цементно–песчаных растворов. Вводится в бетоносмеситель при перемешивании в смеси с водой затворения или после затворения бетонной (цементно–песчаной) смеси.

Мобет марки 2 совместим с другими добавками, соответствующими ГОСТ 24211–2003, за исключением сульфонатных пластификаторов.

Примеры, конкретного влияния «Мобета» марки 2 «Гиперпластифицирующий» на бетонные растворы:

1. Увеличение удобоукладываемости и снижение водоцементного соотношения:

Величина добавки, л/(м3 бетона)	Количество ингредиентов бетонного раствора, в кг/м3					Удобоукладываемость (пластичность)
	Цемент Ц400 Д20	Песок	Щебень	Вода	В/Ц (по факту)	Осадка конуса, см	Марка
16 л раствора С–3	510	535	1160	160 (+10л в С–3)	0,33	3	П1
3 л «Мобета» марки 2	510	535	1160	150 (+3 л)	0,3 (снижение В/Ц на 10%)	18	П4
16 л раствора С–3	530	580	1100	178 (+10л в С–3)	0,35	3	П1
5 л «Мобета» марки 2	530	580	1100	130 (+5л в Мобете–2)	0,25 (снижение В/Ц на 40%)	3	П1
5 л «Мобета» марки 2	530	580	1100	158 (+5л в Мобете–2)	0,31 (снижение В/Ц на 13%)	8	П2



2. Увеличение прочности и сокращение расхода цемента

 «Мобет» марки 2 «Гиперпластифицирующий» при неизменной удобоукладываемости позволяет получать бетоны с водоцементным соотношением на 40% ниже в сравнении с традиционным суперпластификатором, т.е. бетоны с прочностью (водонепроницаемостью, морозостойкостью) на 25%–50% выше, либо при неизменной прочности бетона позволяет экономить 30–75 кг цемента:

Величина добавки «Мобета» марки 2, л/(м3 бетона)	Количество ингредиентов бетонного раствора, в кг/м3					Удобоукладываемость (пластичность)		Прочность,
	Цемент ПЦ500 Д0	Песок	Щебень	Вода	В/Ц (по факту)	Осадка конуса, см	Марка	МПа	%
0	350	710	1130	178	0,51	2	П1	45	100
3,6 л	350	710	1130	175 (+3л в Мобете–2)	0,51	23	П5	47	104
5 л	350	755	1195	130	0,38 (снижение В/Ц на 25%)	2	П1	66	147
4 л	290 (уменьшение дозировки цемента на 60кг (17%))	815	1160	145	0,51	2	П1	54	120

Причем в случае снижения водоцементного соотношения на 25% бетон на 3–и сутки имеет прочность на 73% выше, чем у контрольного образца (без добавок) в том же возрасте, а на 7–е – на 65% выше.

3. Получение морозостойких бетонов

Возможности «Мобета» марки 2 «Гиперпластифицирующий» по получению морозостойких бетонов иллюстрирует следующий пример:

Величина добавки, л/(м3 бетона)	Количество ингредиентов бетонного раствора, в кг/м3					Осадка конуса, см	Прочность, МПа, в возрасте			Марка бетона по морозостойкости
	Цемент ПЦ500 Д0	Песок	Щебень	Вода	В/Ц		1 сут	7сут	28 сут
0	352	692	1131	185	0,53	3	9,5 (100%)	25,1 (100%)	37,2 (100%)	F100
3	362	705	1137	152	0,42	3	9,2 (96,4%)	34,2 (136%)	51,6 (138%)	F300 (увеличение на 200 циклов)

[/collapse]

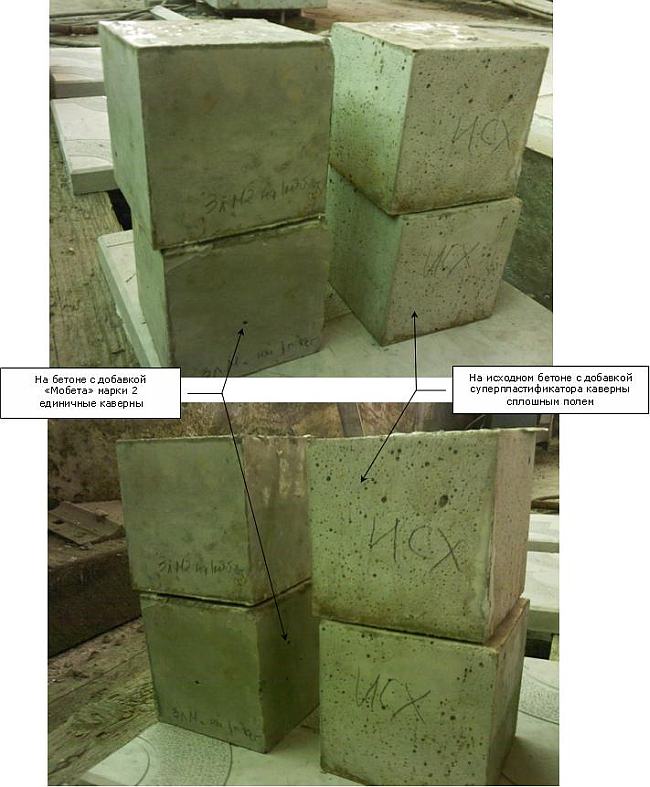

Фотография внешнего вида бетона, изготовленного с добавкой «Мобета» марки 2 «Гиперпластифицирующий», а также изготовленного с добавкой суперпластификатора, приведена ниже.

Фото 1. Внешний вид бетона, изготовленного с добавкой суперпластификатора (кубы обозначены «Исх»),
и бетона, изготовленного с добавкой «Мобета» марки 2 (кубы обозначены «3л М2 на 1м³ бет»)

Прикрепленный файл	Размер
Mobiet_2.pdf	231.55 кб
